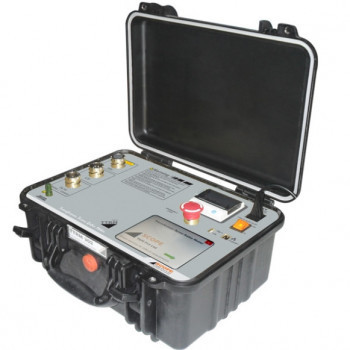

TTRM 302 – MEDIDOR DE RELAÇÃO DE ESPIRAS DE TRANSFORMADORES



Projetado para uso no campo ou em testes de laboratório de todos os tipos de transformadores de potência, transformadores de distribuição e transformadores de medição.

Além da relação de espiras, este leve, versátil e confiável instrumento mede o desvio na relação, o desvio no ângulo de fase e a corrente de magnetização, sendo também capaz de determinar a posição do comutador de taps de transformadores monofásicos e trifásicos em subestações energizadas.

O instrumento possui a facilidade para detectar o grupo vetorial de todas as configurações principais de transformadores. A seleção de diferentes tensões de teste oferece alta exatidão nas medições.

 O TTRM possui um display do tipo TFT sensível ao toque e uma impressora térmica embutida.

O instrumento é fácil de ser usado, o que torna muito simples a realização dos testes.

 As informações de teste são programadas usando o teclado sensível ao toque.

 Os resultados de teste de todas as fases são mostrados na forma de tabelas com erros em valores percentuais.

A memória interna não volátil é usada para armazenar os resultados de teste. Todas as informações podem ser transferidas para um PC externo ou gravadas em um pen drive usando a porta USB do instrumento.

O software CTrans-TTRM é usado nas transferências de resultados ao PC para análises adicionais e geração de relatórios.

Modelos:

TTRM 301 – Medição de relação e erro

TTRM 302 – Medição de relação, erro,

desvio de ângulo de fase, corrente de excitação e grupo vetorial
