O Sistema RAPTOR possui templates já configurados para os seguintes testes:

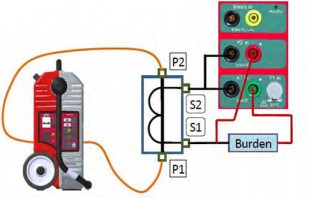

• Transformador de Corrente

Configurado para medir a relação de transformação do TC, a polaridade e o erro de ângulo. Permite também determinar a carga conectada em VA a corrente de prova, a impedânica e o fator de potência da carga.

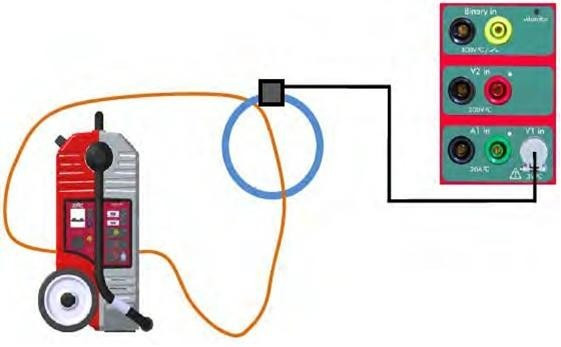

• ROGOWSKI TC / TC baixa potência

Configurado para medir a relação de transformação do TC, a polaridade e o erro de ângulo em TC Rogowski ou de baixa potência

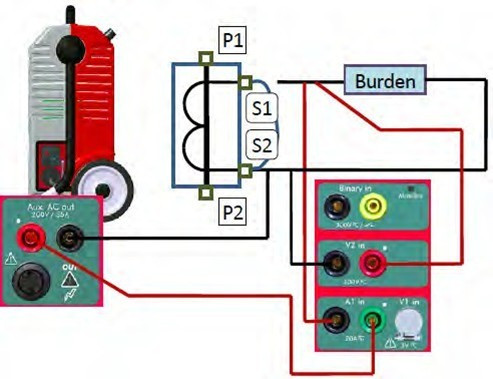

• Burden TC

Configurado para determinas de forma muito precisa a carga que está conectada no secundário do TC.

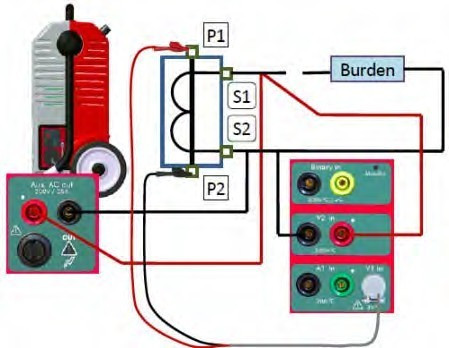

• TC por tensão

Projetado para ser usado nas circunstâncias que impedem fazer um teste de relação em um TC usando a injeção de corrente. Por exemplo, em TCs instalados internamente em um transformador.

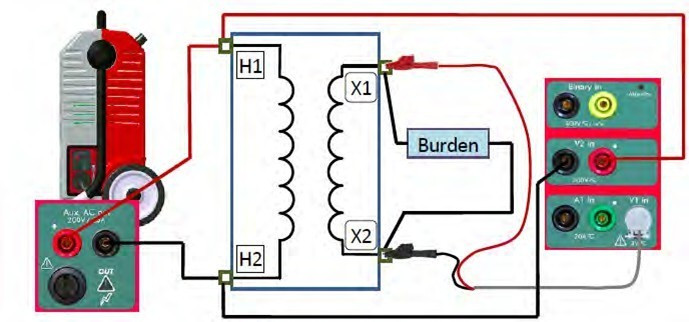

• Transformador de Potencial (TP)

A tela foi projetada para se determinar a relação de transformação de um TP, seu ângulo de defasamento e sua polaridade.

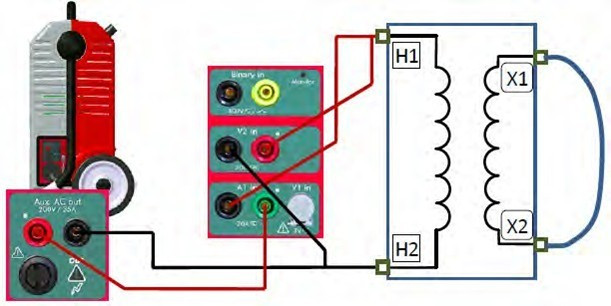

• TP em Curto-Circuito

A tela foi desenvolvida para testar a impedância de curto-circuito de qualquer TP ou transformador de distribuição.

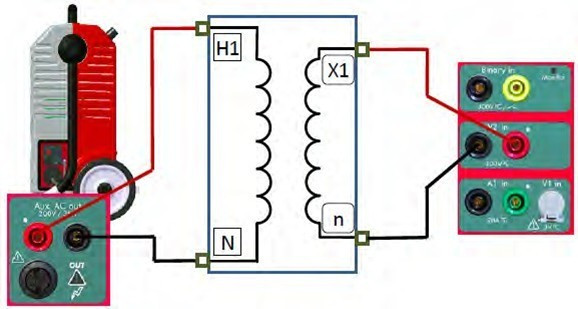

• Relação do TP

Esta tela permite medir a relação de tensão entre os enrolamentos primário (ou lado de alta) e secundário (lado de baixa) de um TP ou transformador de distribuição.

Confira no arquivo todos os outros teste que o RAPTOR pode realizar: Templates de Testes

Catálogo RAPTOR
