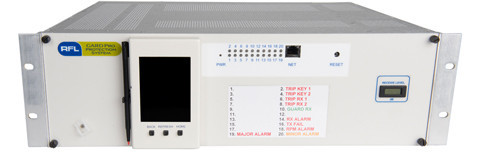

GARD Pro ™ IEC 61850 Gateway

O GARD Pro ™ IEC 61850 Gateway é uma opção para a plataforma de comunicações de proteção GARD Pro ™ para suportar aplicações IEC 61850 Edição 2. As concessionárias agora podem utilizar canais de comunicação legados, para aplicações de proteção, entre estações digitais IEC 61850. Como resultado, não há necessidade de estabelecer canais Ethernet seguros entre as estações, pois as redes digitais existentes ou Powerline Carrier podem ser usadas. Outros novos recursos incluem:

• Portas de barramento de estação e barramento de processo separados,
• Protocolo de Redundância Paralela (PRP) para comunicações GOOSE redundantes,
• Especificação de Mensagem de Fabricação (MMS) para controle de sistema e gerenciamento de status,
• Protocolo de Tempo de Precisão (PTP) para sincronização de relógio e
• Modos de teste e simulação IEC 61850 Edição 2 .

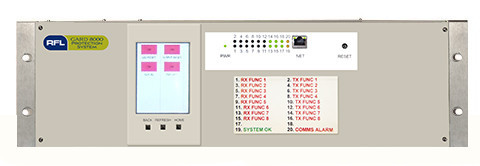

GARD 8745



O canal de teleproteção GARD 8745 é uma plataforma de produto revolucionária que fornece ao usuário um sistema totalmente programável que pode ser usado para aplicações de transferência direta, transferência permissiva, bloqueio e desbloqueio. O produto é único no sentido de que a mesma plataforma é usada para aplicações analógicas, digitais e IEC 61850 de disparo LAN. O sistema básico é a plataforma digital que pode ser usada para transmitir e receber até 32 funções em grupos de 8. Cada bloco de 8 comandos é transmitido por um canal de dados de 56/64 kbs, esses canais de dados podem ser qualquer uma das interfaces digitais suportadas. Em essência, o usuário recebe um canal de teleproteção com quatro sistemas convencionais de teleproteção de 8 funções embutidos pelo preço de um.

O GARD 8745 está disponível em um chassi 3U (5,25 ") que pode suportar até dois módulos de função de teleproteção analógicos ou digitais adicionais, ou um chassi 6U (10,50") que pode suportar até oito módulos de função de teleproteção analógica ou digital. Outras comunicações GARD 8000® ou módulos de proteção podem ser usados ​​no chassi, se desejado. Controlador redundante e fontes de alimentação estão disponíveis como opções para aplicações onde sistemas ultraconfiáveis ​​são necessários.





Catálogo - catalogo-gard-8000.pdf

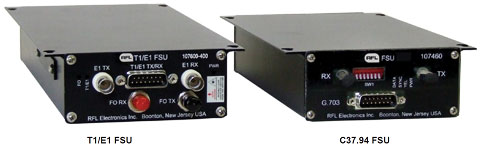

Unidades de serviço de fibra - T1/E1 e C37.94

Oferecemos dois tipos de unidades de serviço de fibra (FSU) para subestações ou aplicações industriais, incluindo uma para recolocação de
proteção em conformidade com o padrão IEEE C37.94 e outra para aplicações T1/E1. As unidades C37.94 oferecem várias interfaces elétricas para diversas aplicações (X.21, V.35, RS-449, G.703 e E1) e também estão disponíveis com opções de fibra monomodo não padrão. As unidades T1/E1 podem ser usadas com fibra multimodo e modo único em distâncias variadas e também são compatíveis com a ótica dos multiplexadores IMUX 2000. Ambas as unidades padrão são projetadas para montagem em parede, no entanto, as opções de montagem em rack estão disponíveis para ambos os FSU com chassis de montagem em rack 1RU (1,75 ") e 3RU (5,25") 19 ".
