Sistemas de ondas portadoras (PLCs)

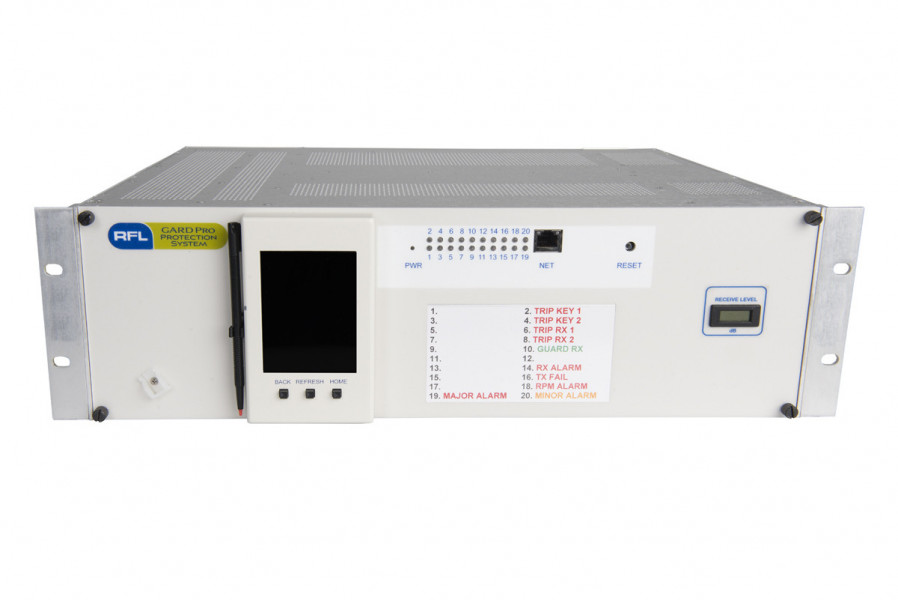

GARD Pro™ PLC

O canal de PLC de função única GARD Pro ™ é um produto que pode ser programado como sistema portador de linha de energia com chave de frequência (FSK) ou como terminal portador de linha de energia ON/OFF modulado por amplitude.

A unidade é projetada para aplicações de relé de proteção de piloto, exigindo comunicações confiáveis ​​de alta velocidade. O GARD Pro™ pode ser programado para bloqueio de comparação direcional tipo On/Off (DCB), trip de transferência direta, (DTT) Desbloqueio (DCU), permissivo (PTT) ou aplicações de comparação monofásica ou bifásica.

A extensa sequência de eventos e recursos de diagnóstico fornecem informações para o GARD Pro™ e os módulos PLC integrados. O chassi está disponível em uma versão 3U, que pode suportar um sistema PLC, ou uma versão 6U, que pode suportar até quatro sistemas PLC.

A unidade está disponível com medidor digital de leitura direta (em dB) no painel frontal para indicar a intensidade do sinal de recepção. Cada unidade também vem com uma saída de indicador de nível de portadora externa para uso com dispositivos de medição externos, como um medidor de painel ou uma entrada RTU analógica.

Agora suporta protocolos de gerenciamento remoto DNP3 e ​​SNMP para integração com sistemas de gerenciamento.

Os novos recursos do produto incluem:

  • Suporte DNP3
  • Inclui entradas binárias, saídas binárias, entradas analógicas e contadores
  • Novos pontos de entrada binários para todos os gatilhos SOE lógicos
  • Desempenho de DNP aprimorado com tempo de resposta e sensibilidade mais rápidos
  • Conexões para até três mestres; dois TCP / IP e um serial RS-485
  • Suporte SNMP
  • Envia armadilhas SNMP para 1-5 receptores
  • SNMP "Get" com acesso autenticado v3 para todos os parâmetros de configuração do sistema

Catálogo Pro™ PLC



9508 DSP



O RFL® 9508 DSP Powerline Carrier System é um terminal PLC altamente integrado e de última geração que incorpora a tecnologia de

 Processamento de Sinal Digital (DSP) para aumentar a confiabilidade e flexibilidade, enquanto reduz o tamanho físico. Além disso, o arranjo mecânico foi simplificado para facilitar a instalação e manutenção.

Esses terminais oferecem uma escolha de dois níveis de saída de energia e uma ampla gama de opções que incluem a escolha de PLC, E1 ou T1. Módulos de teleproteção plug-in estão disponíveis para completar um projeto de sistema de comunicação integrado.

 Todos os canais são capazes de operação Drop and Insert no nível analógico ou digital T1/E1. Esses recursos criam um produto único que é, em última análise, flexível.

 A faixa de frequência é de 20 kHz a 500 kHz. A modulação Single Side Band (SSB) é usada para o RFL® 9508 onde o uso do espectro é otimizado com seletividade de canal adjacente de alta qualidade. Ruído de canal ocioso, cross-talk e saídas espúrias são minimizados e a estabilidade de alta frequência na faixa de temperatura especificada é alcançada.





Catálogo 9508 DSP

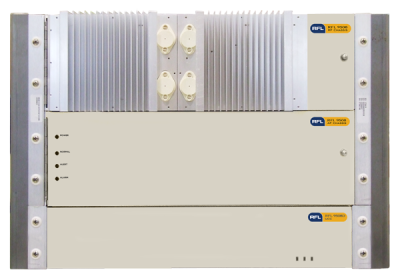

 9509D UCC




O RFL® 9508D UCC Powerline Carrier System compreende dois subsistemas integrados que consistem em terminais CLP totalmente

O RFL® 9508D UCC oferece uma escolha de dois níveis de saída de energia e uma ampla gama de opções que também incluem módulos de teleproteção plug-in para completar um projeto de sistema de comunicação integrado. integrados e totalmente digitais que incorporam a mais recente tecnologia de Processamento de Sinal Digital (DSP) junto com um multiplexador de pacote digital exclusivo que integra voz, dados, T1 ou E1 múltiplos portas de dados e tráfego IP no link da operadora de linha de energia digital.

O sistema é capaz de operar Soltar e Inserir no nível T1/E1. Esses recursos constituem um produto exclusivo que integra sub-redes de operadora de linha de energia em grandes WANs corporativas.

O equipamento é projetado para operar no ambiente hostil de subestações de concessionárias de energia elétrica e é baseado no multiplexador RFL® IMUX 2000 T1 / E1 bem-sucedido e comprovado, onde milhares estão em uso em todo o mundo.
