INSPEÇÃO E CALIBRAÇÃO DE MEDIDORES DE ENERGIA ELÉTRICA

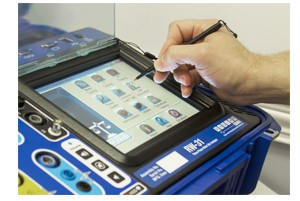

Analisador portátil de medidores trifásicos





Os analisadores trifásicos de última geração RW30/31X usam os novos padrões RX da Radian, que são integrados nas unidades, para

permitir o teste no campo de medidores e instalações de medição trifásicas. O RW pode executar vários testes nas dependências do consumidor, incluindo o teste com carga conforme as recomendações da ANSI.

Os testes são executados com cargas precisas e controladas, com as cargas do consumidor, com carregamento e teste de relação de TCs e com a verificação das conexões da instalação de medição, garantindo seu teste completo.

Os analisadores RW permitem também realizar a análise de harmônicos, teste de TCs, análise fasorial e análise de tendências, sem remover o medidor.

Conjunto portátil trifásico, de 1 posição, composto por um padrão de energia trifásico eletrônico de alta exatidão (0,04%, 0,02% ou 0,01%), para o pior caso, ou seja, na energia reativa (marca RADIAN), por uma carga artificial com corrente até 30A (ligação direta) e tensão até 600V e por um computador incorporado, para uso em campo ou laboratório, destinado à calibração de medidores de energia elétrica, eletromecânicos ou eletrônicos, ativos ou reativos monofásicos ou polifásicos.

  • Teste totalmente automático de medidores.
  • Coleta automática de dados.

Possui os seguintes acessórios:

  • Case com rodas grandes para facilitar o transporte sobre brita durante as calibrações em MEDIDORES DE FRONTEIRAS que geralmente ficam instalados em SE´s.
  • Sensores óticos variados que podem coletar pulsos em medidores eletrônicos (LED Vermelho, Infravermelho e simulador de mancha em cristal líquido), e em medidores eletromecânicos (mancha do disco)
  • Entradas de pulso KYZ
  • Alicates para leitura de corrente com isolação de até 150kV para realizar ensaios em TC´s energizados
  • Alicates para leitura de tensão com isolamento para até 40kV para ensaios em TP energizados
  • Corrente de ensaio até 60A com o uso do acessório modelo 3230 (somente para laboratório)
