Sistemas de Alta Exatidão para Calibração de Padrões de Energia Elétrica



  • Ampla faixa de corrente disponível em uma única saída, de 1mA até 200A
  • Exatidão de 50ppm
  • Teste automático simultâneo de até 16 medidores
  • Garantia de dois anos
  • Número ilimitado de formas de onda usando o gerador de formas de onda arbitrárias
  • Calibração eficiente usando o padrão de transferência CA/CC Radian RD-22
  • Sincronização de tempo e frequência via GPS

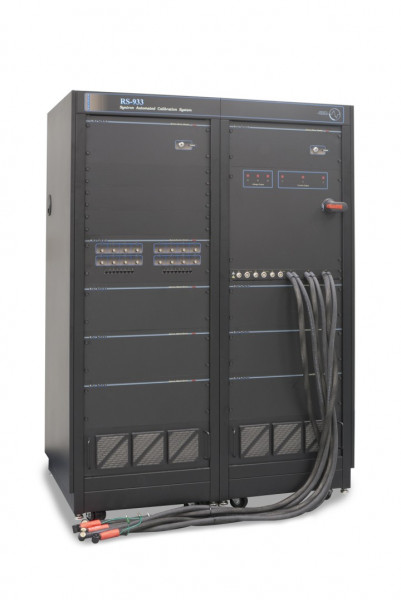

O sistema automático de calibração de energia RS-933 pode calibrar vários equipamentos de teste, tais como: Padrões de Referência de Energia, Multímetros Digitais, Medidores de Fase, Medidores de Potência, Medidores de Faturamento, Medidores de Corrente, Medidores de Painel e Medidores de Qualidade de Energia.

Sua capacidade para fornecimento de correntes de 1mA até 200A em uma única saída, oferece uma solução versátil que reduz o tempo de teste através da eliminação da necessidade de se reconfigurar os cabos de teste. A tecnologia da Radian para excitação direta da saída de corrente melhora a estabilidade, repetitividade e tempo de preparação dos testes, sem que haja a necessidade de se fazer realimentação nas medições, conforme ocorre nos equipamentos mais antigos.

O sistema proporciona uma exatidão garantida de 50 ppm, oferecendo uma solução avançada de calibração para permitir seu uso em vários tipos de trabalho.

O RS-933 permite que sejam criadas várias formas de onda definidas pelo usuário. Harmônicos independentes de tensão e de corrente, relativos à fundamental, podem ser criados usando o software fornecido.

O sistema é capaz de testar, de modo automático e simultâneo, até 16 medidores de energia, maximizando a capacidade de produção e reduzindo os custos de operação.

Nas aplicações de homologação de medidores, a capacidade que o sistema oferece para fornecimento de sinais que ajudam a determinar interferências mútuas, desvios e distorção harmônica, simplifica e reduz o tempo de teste.

Podendo analisar acima de 36 parâmetros, incluindo VARhora múltiplos, a versatilidade do RS-933 fornece uma ampla faixa de funções de teste necessárias para atender os requisitos dos mais modernos laboratórios de calibração.

Com o aumento na demanda por simulações reais, o RS-933 proporciona a flexibilidade de permitir a escolha de sistemas monofásicos ou polifásicos, com controle independente por fase e por eixo.

O software do RS-933 permite automação total e controle completo da documentação gerada nos testes. Sua similaridade com o Windows, da Microsoft, reduz o tempo de integração e as necessidades de treinamento.

A eficiência do sistema é maior ainda usando-se o protocolo de interface TCP/IP, o que facilita o acesso e o controle a partir de um PC externo. Este controle permite que o resultados de teste sejam acessados a partir de qualquer terminal local ou remoto.

O RS-933 é baseado na comprovada tecnologia Syntron, da Radian Research. Seu contínuo desenvolvimento oferece um desempenho sem paralelos em uma ampla faixa de funções.

Verificações de rotina e rastreabilidade do sistema podem ser alcançadas usando-se o padrão de transferência CA/CC Radian RD-22. Rotinas pré-programadas de calibração estão embutidas no software, oferecendo uma solução simples, porém única, de reduzir os tempos de parada do sistema assim como manutenções custosas.

Uma saída dedicada de pulsos de relógio de 20MHz permite a sincronização de sistemas externos. Além disso, o sistema é capaz de ser sincronizado por meio de um padrão externo de frequência proveniente de um GPS. O sinal externo de 1 ppm pode ser roteado para qualquer uma das saídas de dados, permitindo uma calibração simplificada de tempo/frequência tendo por base o sistema UUT.
